用 途

弹性金属密封蝶阀采用 “U” 型不锈钢密封圈，该阀精密的弹性密封圈与经过镀铬抛光的蝶板密封面接触，二者有机的结合，具有耐高温、高压、低温等特点，因此被广泛应用于介质温度 ≤550 ℃ 的供热、供汽、供水及煤气、油品、酸碱等不同介质的管路上作调节流量、截断或接通流体。

结构特点

双偏心密封结构阀杆轴线与蝶板密封面间偏置一个尺寸 A ，并与阀体通道轴线偏置一个尺寸 B 。当蝶板从 0° ～ 90° 开启时，蝶板的密封面会比单偏心更快地脱离阀座密封面，当蝶板从 0° 转动至 8° ～ 12° 时蝶板密封面即可完全脱离阀座密封面，从而使蝶阀在启闭过程中，蝶板与阀座的密封面之间相对机械磨损、挤压转角行程更短，从而使机械磨损、挤压变形更为降低，蝶阀的密封性能及使用寿命更为提高。
1 、采用 “U” 型不锈钢密封圈，阀座具有一定的弹性，无论在高温、低温的情况下，它与蝶板均具有优良的密封性。
2 、是金属对金属线密封蝶阀，蝶板密封面采用堆焊不锈钢或堆焊硬质合金，密封面耐磨损，使用寿命长。
3 、蝶板流线设计、通杆、耐磨轴套等参数使本蝶阀具有优良的密封性，耐温、耐压、耐磨、耐腐蚀。
4 、该阀可设计成法兰连接和对夹连接。
5 、驱动方式可选择手动、电动或气动。

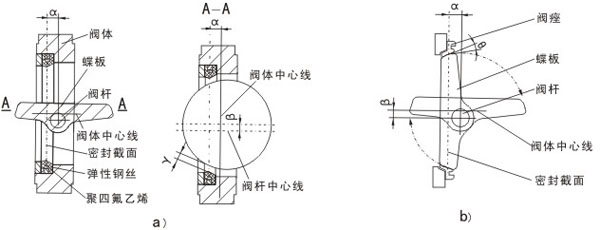

蝶板的回转中心 ( 即阀杆的中心 ) 与蝶板密封截面偏置一个尺寸 α ，并与阀体通道轴线偏置一个尺寸 β 。
当双偏心蝶阀处全开状态时，其蝶板密封面会完全脱阀座密封面，形成一个间隙 γ ，使蝶板的回转半径分为长半径和短半径，在长半径转动的大半圆上，蝶板密封面转动轨迹的切线会与阀座密封面形成一个 θ 角，在阀门启闭时，蝶板密封面相对阀座有一个渐出脱离和渐入挤压的作用，从而降低了启闭时蝶板和阀座之间的机械麻损和擦伤。

采用不锈钢金属 U 型圈或Ｏ型圈阀座，即满足了高温工况的需求，又增强了阀座的弹性。

·阀体材料    碳钢 (WCB 、 WCC 、 LCB)   铬钼钢 (WC5 、 WC6 、 WC9)     合金钢
                   不锈钢 (CF3 、 CF8 、 CF3M 、 CF8M 、 ZG1Cr18Ni9Ti 、 ZG1Cr18Ni12Mo2Ti)
·内件材料     不锈钢 ( 2Cr13 、 1Cr18Ni9 、 1Cr18Ni9Ti 、 1Cr18Ni12Mo2Ti 、 304 、 316 、 304L 、 316L )
                    碳钢     铬钼钢     特殊钢
·连接形式     法兰、对夹、对焊、凸耳对夹
·驱动方式     手动、蜗轮传动、电动、 气动、

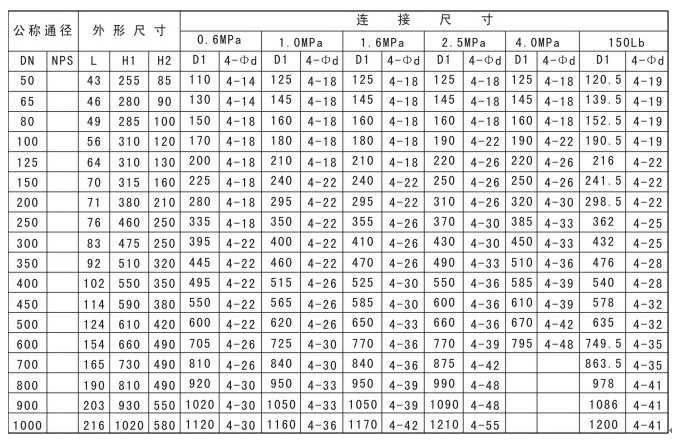

主要外形连接尺寸 ( 对夹式 )
