气动衬氟球阀

气动衬氟球阀3大优点

　　1、阀体与阀杆之间带防静电装置，阀杆防爆出装置设计，可适用多种恶劣场合选型。造型美观，质量可靠等优点。

　　2、阀体设计，铸造均采用台湾的先进工艺，具有结构合理。能达到气泡级密封，启闭力矩小，使用寿命长。

　　3、具有功能强、体积小、轻便宜人、泄露量低、性能可靠、配套简单、流通能力大，也适合于介质是粘稠，含颗粒，纤维性质的场合。

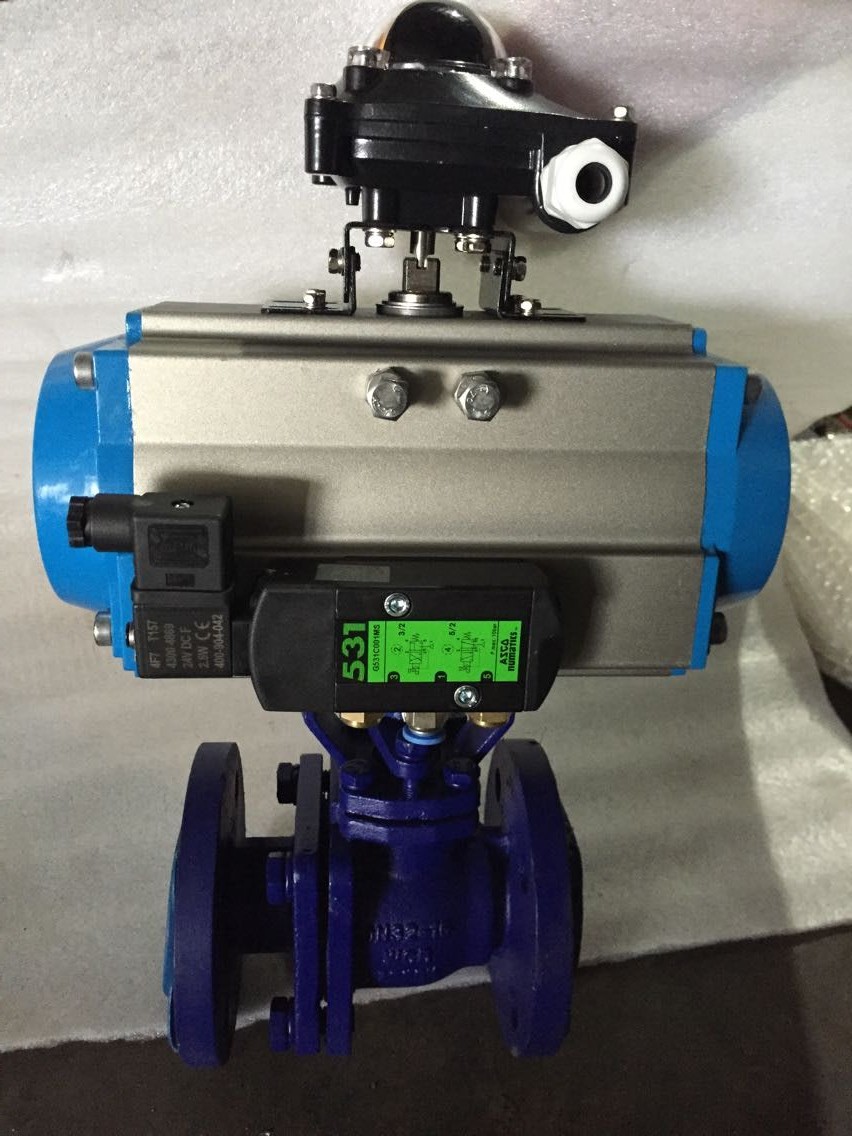

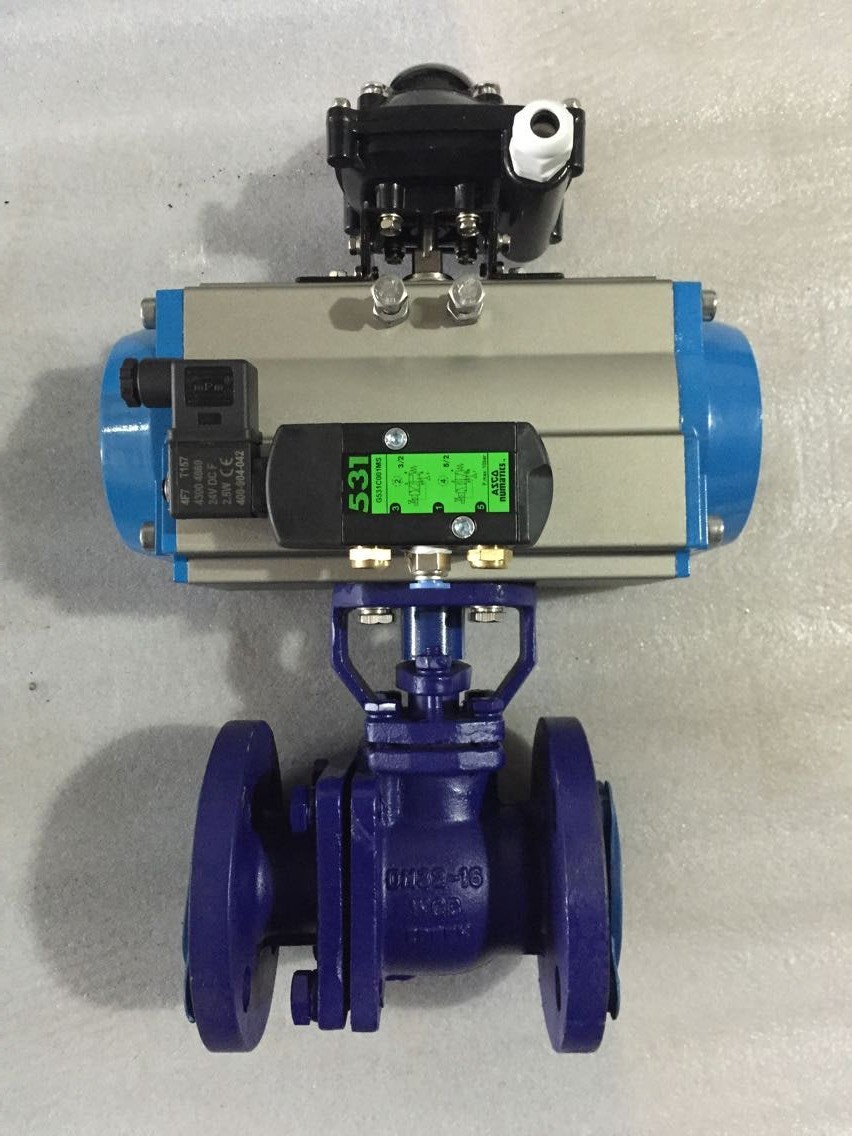

Q641F46气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。气动衬氟球阀可作开关或调节之用，耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供最大的流量，并可用于扫线清洗或隔离输送的管道。
耐腐蚀气动球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

■ Q641F46气动衬氟球阀主要技术参数

● 阀体及内件

阀体形式	两段式铸造阀体(内衬四氟)
公称通径	DN15～DN400
公称压力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	GB、JB、HG、JIS、ANSI、DIN
连接形式	法兰式
压盖型式	螺栓压紧式
适用温度	-40～+180℃
球体形式	"O"型全衬氟球体
流量特性	近似快开特性
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

● 执行机构

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

■ Q641F46气动衬氟球阀主要零件材料

阀体	铸铁、铸钢、不锈钢
阀芯	不锈钢+聚四氟依稀(F46)
阀座	聚四氟依稀(F46)
阀杆	2Cr13
填料	柔性石墨、聚四氟依稀
支架	铸铁、铸钢、不锈钢
联轴器	25、35、45

Q641F46气动衬氟球阀主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P₈	R₈	R₃	R₃
1	阀体／阀盖	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球体/阀杆	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	衬里／阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/压盖	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	紧固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

Q641F46气动衬氟球阀主要外型和连接尺寸

公称通径		标准值							参考值
DN(mm)	NPS (inch)	L	D	D1	D2	f	b	Z-Φd	W	Do(蜗轮)	H	WT(Kg)
DN(mm)	NPS (inch)	PN1.0MPa
15	1/2	140	95	65	45	2	14	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	1¹/4	165	135	100	78	2	18	4-Φ14	160		110	5.7
40	1¹/2	180	145	110	85	2	18	4-Φ14	200		120	7
50	2	200	160	125	100	3	20	4-Φ14	250		135	9.5
65	1¹/2	220	180	145	120	3	20	4-Φ14	300		145	15
80	3	250	195	160	135	3	22	4-Φ14	350		185	19
100	4	280	215	180	155	3	22	8-Φ18	400		95	33
125	5	320	245	210	185	3	24	8-Φ18	500		210	58
150	6	360	280	240	210	3	24	8-Φ23		200	450	93
200	8	457	335	295	265	3	26	8-Φ23		240	490	155
250	10	533	390	350	320	3	28	12-Φ23		240	550	210
PN1.6MPa
15	1/2	140	95	65	45	2	14	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	2¹/4	165	135	100	78	2	18	4-Φ18	160		110	5.7
40	1¹/2	180	145	110	85	3	18	4-Φ18	200		120	7
50	2	200	160	125	100	3	20	4-Φ18	250		135	9.5
65	1¹/2	220	180	145	120	3	20	4-Φ18	300		145	15
80	3	250	195	160	135	3	22	8-Φ18	350		185	19
100	4	280	215	180	155	3	24	8-Φ18	400		195	33
125	5	320	245	210	185	3	26	8-Φ18	500		210	58
150	6	360	280	240	210	3	28	8-Φ23		200	450	93
200	8	457	335	295	265	3	30	12-Φ23		240	490	155
PN2.5MPa
15	1/2	140	95	65	45	2	16	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	1¹/4	165	135	100	78	2	18	4-Φ18	160		110	5.7
40	1¹/2	180	145	110	85	3	18	4-Φ18	200		120	7
50	2	200	160	125	100	3	20	4-Φ18	250		135	9.5
65	2¹/2	220	180	145	120	3	22	8-Φ18	300		145	15
80	3	250	195	160	135	3	22	8-Φ18	300		185	19
100	4	280	230	190	160	3	24	8-Φ23		200	195	33
125	5	320	270	220	188	3	28	8-Φ25		200	210	58
150	6	360	300	250	218	3	30	8-Φ25		200	450	93

美标尺寸

公称通径		标准值							参考值
DN(mm)	NPS (inch)	L	D	D1	D2	f	b	Z-Φd	W	Do(蜗轮)	H	WT(Kg)
DN(mm)	NPS (inch)	Class 150Lb
15	1/2	108	89	605	35	2	11	4-Φ15	120		80	2.5
20	3/4	117	98	70	43	2	11	4-Φ15	140		90	3
25	1	127	108	79.5	51	2	12	4-Φ15	160		100	4.5
32	1¹/4	140	117	89	64	2	13	4-Φ15	160		110	5.7
40	1¹/2	165	127	98.5	73	2	15	4-Φ15	200		120	9.5
50	2	178	152	120.5	92	3	16	4-Φ19	250		135	15
65	2¹/2	190	178	139.5	105	3	18	4-Φ19	300		145	19
80	3	203	190	152.5	127	3	19	4-Φ19	350		185	30
100	4	229	229	190.5	157	3	24	8-Φ19	400		95	58
125	5	(254)	254	216	186	3	24	8-Φ22	500		210	93
150	6	394	279	241.5	216	3	26	8-Φ22		200	450	155
200	8	457	343	298.5	270	3	29	8-Φ22		240	490	210
Class 300Lb
15	1/2	140	95	66.5	35	2	15	4-Φ15	140		90	3
20	3/4	152	117	82.5	43	2	16	4-Φ19	140		100	4
25	1	165	124	89	51	2	18	4-Φ19	160		120	6
32	1¹/4	178	133	98.5	64	2	19	4-Φ19	200		135	8
40	1¹/2	190	156	114.5	73	2	21	4-Φ22	250		150	11
50	2	216	165	127	92	2	23	8-Φ19	300		165	17
65	2¹/2	241	190	149	105	2	26	8-Φ22	350		180	23
80	3	283	210	168.5	127	2	29	8-Φ22	350		195	33
100	4	305	254	200	157	2	32	8-Φ22	400		215	63
125	5	381	279	235	186	2	35	8-Φ22	500		240	115
150	6	403	218	270	216	2	37	12-Φ22		200	460	165
200	8	502	381	330	270	2	42	12-Φ25		240	495	225
250	10	533	406	362	324	3	31	16-Φ29		280	550	295
300	12	648	521	451	381	2	51	16-Φ32		320	610	305
